布袋除塵器箱體的設計，除塵器的箱分為濾袋室和潔凈室兩大部分，兩室由花板隔開。在箱體設計中主要是確定壁板和花板，壁板設計要進行詳細的結構計算，花板設計了參考同類產品外基本是憑設計者的經驗。花板是指開有大小相同安裝濾袋孔的鋼隔板。在花板設計中主要是布置濾袋孔的距離，該間距與袋徑、袋長、粉塵性質、過濾速度等因素有關。





　　布袋除塵器上箱體在整個除塵器的設計中是屬于關鍵部位的設計，它的設計好壞直接關系到除塵器能否正常運行。設計上箱體時，應考慮到花板孔在上箱體內的合理布置、上箱體橫截面高度、離線孔的大小及方位。在有內旁通的情況下，還要考慮到離線孔與內旁通孔的位置關系。當然，對上箱體結構強度的驗算也是同等的重要。上箱體在設計時，應考慮設計有斜度，以利于雨水的順利排放。

　　布袋除塵器中箱體由若干件壁板連接后連續焊接而成。中箱體壁板一般采用厚度為5mm的普通鋼板制造。在靠近中箱體中間部位有斜隔板組件，負責將塵氣室和凈氣室隔離開。中箱體的結構設計，主要是考慮壁板的耐負壓程度和斜隔板的耐負壓程度。中箱體耐負壓強度一般按風機的全壓來計算。其計算過程同灰斗部分類似。箱體的耐壓強度應能承受系統壓力，一般情況下，負壓引風機銘牌全壓的1.2倍來計取，按+6000pa進行耐壓強度校核。

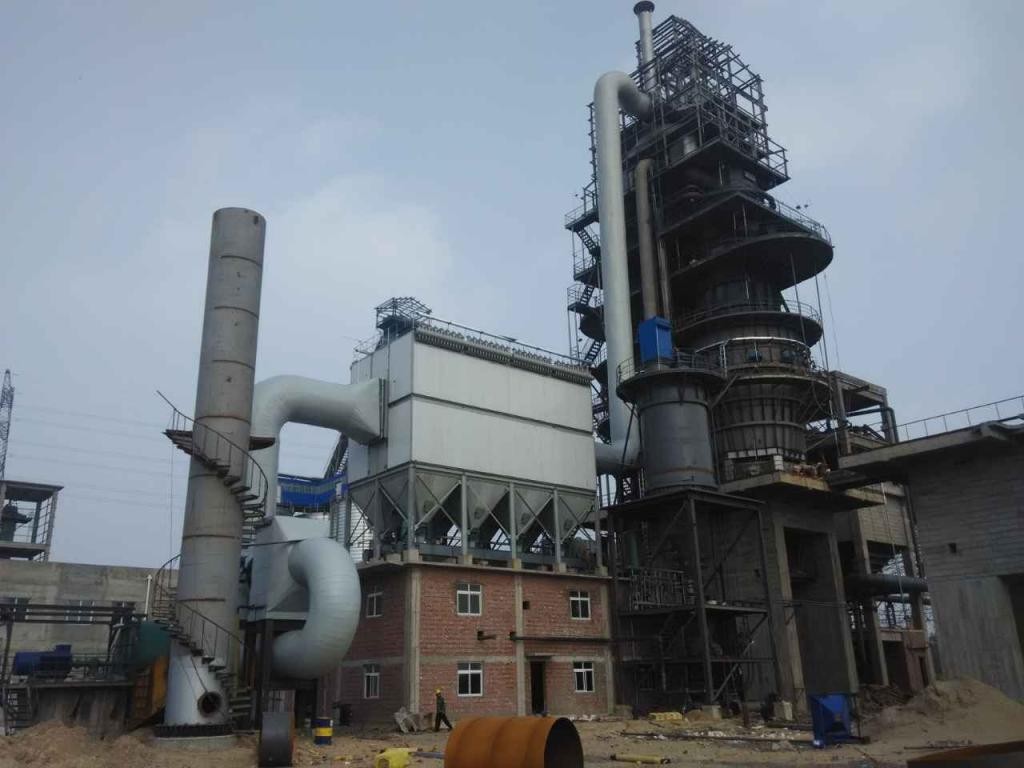

　　一般大型的布袋除塵器的殼體剛結構外殼可以采用標準模塊設計，每個倉室都是應該獨立的過濾單元體。可以設計成標準型和客戶型兩種類型：在工廠組裝成單元箱體，再運往現場，稱為標準型：在工廠將殼體等主要零部件制造完成后，在現場進行組裝。大型高溫布袋除塵器在設計中須考慮整體熱應力的消除，以及材料的膨脹變形等問題。
