順噴式脈沖布袋除塵器設備
順噴式脈沖布袋除塵器設備詳細內容介紹
簡介

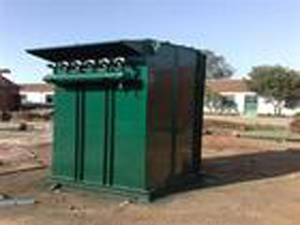

我廠生產的LSB型 脈沖布袋除塵器 ，是由北京市勞動保護科學研究院設計的，經許多工廠使用，效果良好，的到新老客戶的認可。
該 除塵器主要特點是：采用順噴順流設計，即氣流由 除塵器 上部箱體進入，從下部箱體的氣聯箱排出，其流動方向與 脈沖噴吹 方向以及清灰后 粉塵 落入灰斗的方向一致，而且凈化后的空氣不經過引射器喉管，這樣_大大降低了除塵器的阻力，從而減少風機的負載，節省動力消耗并有利于粉塵沉降到灰斗。
此外，本 除塵器 還采用鋼板翻邊得組合式裝配結構，便于組裝與運輸，引射器半臥入多孔板下，便于檢修和_換布袋；采用彈簧骨架，使布袋不易磨損，方便運輸、并有助于清灰，實踐證明，該設備是一種阻力低，除塵效率高、過濾風速大、濾袋使用壽命長，運行穩定的新型 布袋除塵 。
除塵器工作原理 ：
含塵氣體由上箱體進入 除塵器 后，由上而下流動，經布袋過濾以后，粉塵被帶留在袋外，凈化后的空氣則由布袋下口的凈化聯箱匯集后，從出口排出。當布袋表面負荷得粉塵增加，達到定阻力時，由控制已發出指令，按順序觸發各電磁閥，開啟脈沖閥，使氣包內的壓縮空氣從噴吹管各噴孔中以接近音速的速度噴出一次氣流，從而誘導幾倍于該氣流的二次氣流一起噴入濾袋，造成濾袋瞬間急劇膨脹，從而使附著在濾袋上的粉塵脫離布袋，通過凈氣聯箱之間的間隙落入灰斗然后由排灰閥排出。
由于噴吹一次的時間（即脈沖時間）一般控制在0.1-0.2秒，所以除塵器各濾袋可視為連續工作。
LSB型脈沖除塵器基本構造 ：
1.進氣箱 2.引射器 3.引射器
4.多孔板 5.濾袋 6.彈簧骨架
7.凈氣聯箱 8.出風管 9.灰斗
10.支腿 11.排灰閥 12.脈沖控制儀
13.檢查門 14.氣包 15.電磁閥
16.脈沖閥 17.上翻蓋 18.噴吹管
用途
可適用于鑄造噴砂、耐火材料、電爐冶煉、水泥建材、糧食加工，礦山采掘等工礦企業含塵氣體的凈化。
FD型微振屏閉式機械回轉除塵器
FD(CXBC)型屏閉吹振式扁袋式除塵配件具有結構簡單，換袋及維修方便的特點，該除塵器是由一個低效率的旋風筒（殼體）和效率高的袋收塵器袋濾袋組合而成的復式收塵器，并采用氣振閥屏閉反吹清灰，_使該型式與其它機械回轉除塵器比較別具一格，加上嚴密的密封，故其收塵效率很高。 該除塵器適用于建材工業中物料破碎，粉磨、包裝篩分，儲庫及其它設備的抽風收塵。
|
型 號 |
過濾面積m2 |
袋數 |
處理風量(m3/h) |
風速
|
效率 |
外型尺寸 |
重量
|
||
|
|
|
|
滌綸 |
玻纖 |
滌綸 |
玻纖 |
|
|
|
|
FD30-27 |
32 |
32 |
960-2880 |
960 |
1.5 |
0.5 |
99.5 |
Φ1738×4496 |
2866 |
|
FD41-27 |
42 |
27 |
1260-3780 |
1260 |
|
|
|
Φ1738×4991 |
3140 |
|
FD60-27 |
62 |
27 |
1860-5580 |
1860 |
|
|
|
Φ1738×6100 |
3396 |
|
FD90-78 |
90 |
78 |
2700-8100 |
2700 |
|
|
|
Φ2558×5254 |
5565 |
|
FD120-78 |
120 |
78 |
3600-10800 |
3600 |
|
|
|
Φ2558×5254 |
5975 |
|
FD180-78 |
180 |
78 |
3500-16200 |
5400 |
|
|
|
Φ2558×6812 |
7560 |
|
FD260-148 |
260 |
148 |
7800-23400 |
7800 |
|
|
|
Φ3508×6812 |
10448 |
|
FD340-148 |
340 |
148 |
11200-30600 |
11200 |
|
|
|
Φ3508×7930 |
12338 |
|
FD510-148 |
510 |
148 |
15300-45400 |
15300 |
|
|
|
Φ3508×9511 |
14280 |
