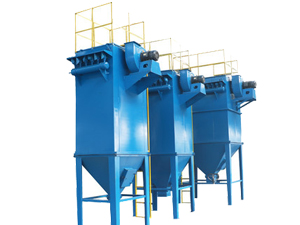

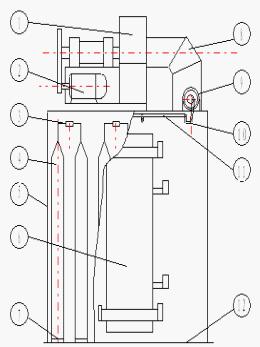

下邊是這款單機袋式收塵器的構造示意圖：

　基本結構由圖1所示，它主要由以下部分組成：

　　(1)箱體：包括⑤殼體④濾袋⑥檢修門⑦濾袋套箍，花板，箱體設計耐壓2500Pa；

　　(2)出風系統包括：①風機②風機配用電機及傳動；

　　(3)搖動機構包括：⑨搖動用減速電機⑩曲桿，搖動連桿③搖動軸(或稱濾袋懸掛軸)；

　　(4)進氣和排灰部分：可分為三種，①UF(FM)型如圖所示，下部為敞開式，清灰時粉塵直接從花板卸出進入庫、倉等。花板法蘭直接座在庫、倉排氣口，排氣直接通過花板孔，進入濾袋。②UF(STD)可下接灰斗，主要用庫底及輸送設備的揚塵點。③UF(FB)型帶有儲灰箱，主要用于濃度不高的通風口氣體凈化。
除塵器的工作原理：
含塵氣體由布袋除塵器進氣口進入灰斗或儲灰箱，通過花板孔或直接通過花板孔三種方式進入濾袋。如圖2a、b、c所示，含塵氣體透過濾袋變?yōu)閮魵猓M入箱體，再經箱體上部排氣口，由風機排走。粉塵積附在濾袋的內表面，且不斷增加，使袋收塵器的阻力不斷上升。當阻力上升到1500—2000Pa阻力的時候，為了能使袋收塵器繼續(xù)工作，需定期消除濾袋上的粉塵。具體清灰時，首先關閉頂上風機，搖動電機上偏心作用，帶動連桿，使搖動軸左右來回轉動，濾袋_呈波紋狀態(tài)，使粉塵掉下，卸出。清灰狀態(tài)如圖3所示。



待清灰完既停止抖動后，重新啟動風機，使收塵器重新開始工作，上述動作是通過控制儀來自動控制完成的。再運行中如果發(fā)現排氣口有大量粉塵逸出。即可能有破袋，需既是_換。由于箱體內是透過濾袋的干凈氣體，人們檢查換袋時可打開檢修門直接進入室內。
除塵器的選型也很關鍵，我們是_的除塵器生產廠家，我們會對每一位客戶提供的信息選出適合您的除塵處理方案。
